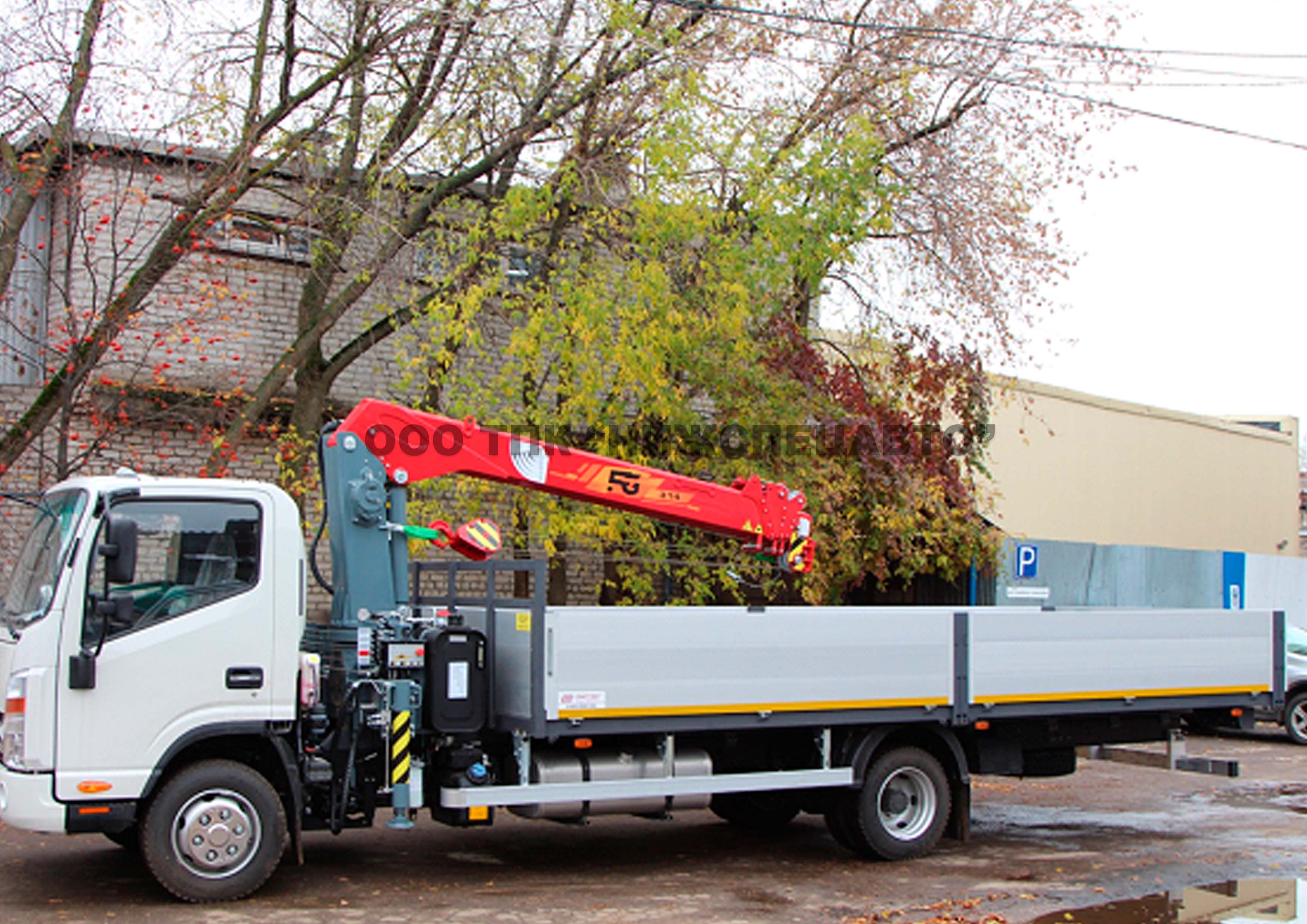

Манипулятор JAC 90 с КМУ FG 314

Алюминиевая бортовая платформа 6200*2550*600 на шасси Jac N90 LS с КМУ FG 314.
Модель JAC N90-LS
Размеры Длина, мм 7845/Ширина, мм 2116/ Высота, мм 2300
Колесная база, мм 4475
Максимальная разрешенная масса, кг 9030
Снаряженная масса, кг 3230
Грузоподъемность, кг 5800
Топливный бак, л 200
Подвеска Рессорная
Двигатель, объем, см3 Cummins ISF3.8s5168, Евро 5. Common Rail + SCR
Максимальная мощность, л.с. 156 при 2600 об/мин
Максимальный крутящий момент, н/м 500 при 1200-1900 об/мин
Трансмиссия 6-ступенчатая, механическая. Модель КПП LC6T540B
Шины 215/75R17.5
Комплектация:
ABS. Радиоприемник+MP3, антенна, динамики. Ящик для инструментов. Зеркала заднего вида с обогревом. Регулируемая рулевая колонка. Энергопоглощающий передний бампер. Дневные ходовые огни. Зуммер заднего хода. Горный тормоз. Топливный фильтр с подогревом и сепаратором. Отопитель салона. Свечи накаливания
Закрытый аккумуляторный ящик. Запасное колесо. Тахометр. Электростеклоподъемники. Центральный замок с дистанционным управлением с ключа. Нагревательный элемент масляного картера двигателя 220В. Нагревательный элемент системы охлаждения 220В. УВЭОС Эра-Глонасс. Кондиционер. Пневмосиденье водителя
Характеристики надстройки:
Алюминиевая бортовая платформа 6200х2550х600 мм
Алюминиевый профиль бортов. Быстросъемные стойки бортов 4 шт.
Настил пола – ламинированная транспортная фанера 21мм.
Габаритное освещение. Пластиковые подкрылки
Боковая защита алюминиевая. Задний противооткатный брус
Стальной каркас платформы с обработкой в дробеструйной камере перед нанесением грунта и окраской полиуретановой эмалью с промежуточной сушкой.
Угловые косынки усиления поперечин.
Такелажные кольца крепления груза.
Алюминиевые боковые противоподкатные ограждения.
Удлинение заднего свеса. Ступенька на заднем борту.
Контурные диодные оранжевые огни, бортовая оранжевая светоотражающая полоса.
КМУ FG 314 (производство Смартэко, Россия). Задние стационарные аутригеры Смартэко.
Количество секций стрелы 4
Грузовой момент, т·м 7,88
Грузоподъемность нетто, кг:
максимальная (на вылете 2,4 м) 3030
на максимальном вылете 520
Вылет, м:
максимальный 9,8
минимальный рабочий 2,6
Длина стрелы, м 10,0
Максимальная высота подъема, м 11,2
Максимальная глубина опускания, м 11,5
Усилие грузовой лебедки, кН 9,78
Разнос выносных опор, м:
минимальный 1,93
в промежуточном положении 1 -2,75
в промежуточном положении 2 -3,58
максимальный 4,4
Скорость подъема крюка, м/мин 15
Скорость выдвижения стрелы, м/мин 30
Скорость подъема стрелы, град/с 10
Скорость вращения колонны, об/мин 2,5
Диапазон вращения колонны, град 360° (без ограничений)
Скорость выдвижения аутригера, м/мин 5
Масса краноманипуляторной установки без гидронасоса, рабочей жидкости, сменного и дополнительного оборудования, кг 1400
