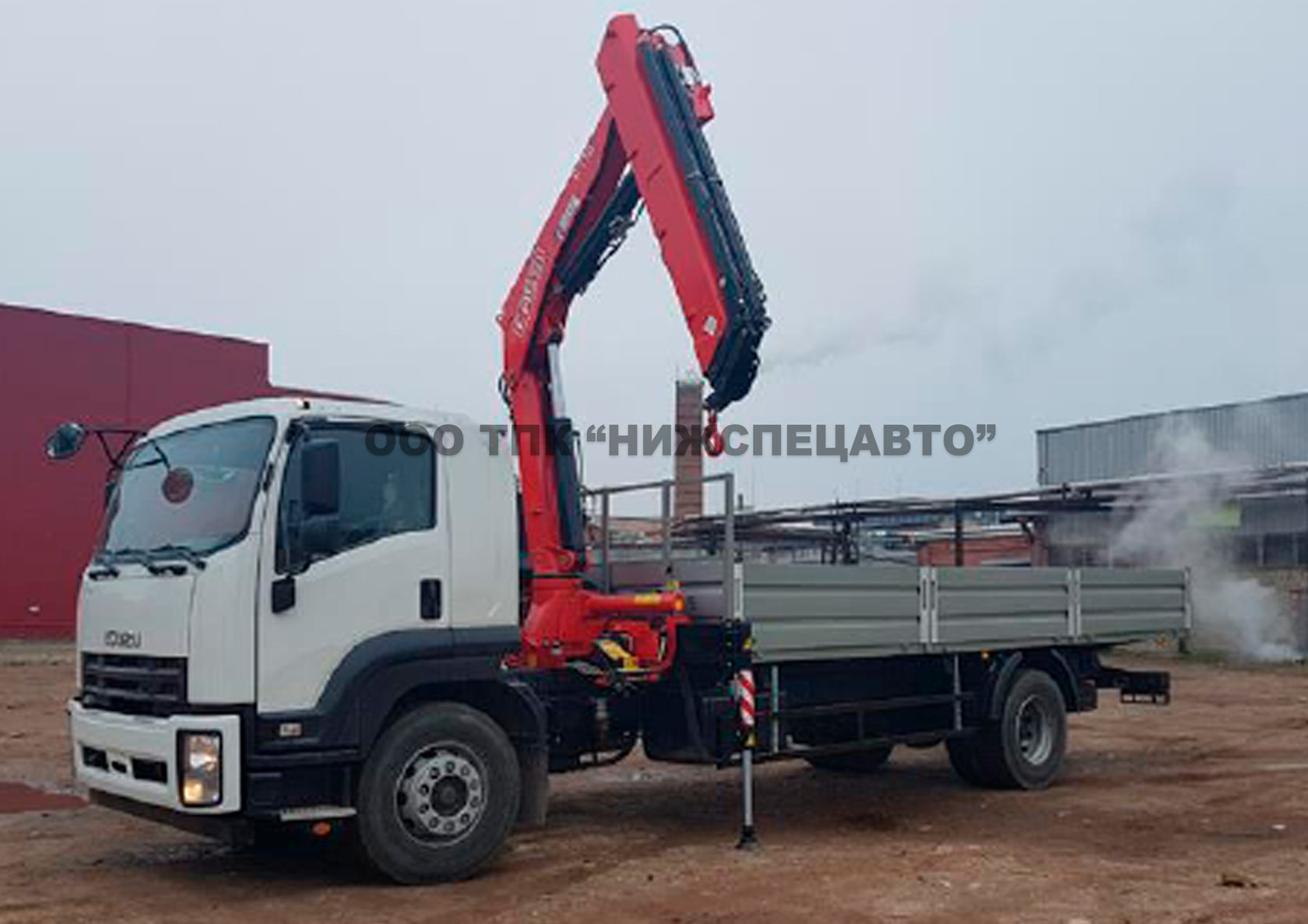

Манипулятор Isuzu FVR с КМУ Fassi 215

Характеристики ISUZU FVR 34 ULQ 4х2
Один из наиболее популярных грузовых автомобилей в мире, это принципиально новая концепция среди среднегабаритных грузовиков и удивительное сочетание большой грузоподъемности, хорошей проходимости и повышенной безопасности. Эксплуатационный ресурс этого надежного грузовика превышает 1 млн.км.
Характеристики и описание шасси:
Колесная формула 4х2
Грузоподъемность шасси (кг) — 12365
Полная масса (кг) — 18000
Снаряженная масса (кг) - 5635
Двигатель - ISUZU 6HK1-TCS, Четырехтактный , жидкостного охлаждения , OHC , дизельный
(Common Rail) с турбонаддувом с изменяемой геометрией (VGS) и ОНВ, с системой EGR, Евро-5.
Рабочий объем двигателя см3 — 7790
Мощность кВт (л.с) — 206(280)
МКПП - ZF9 S1110, ГУР
Подогрев зеркал заднего вида, фильтр предварительной очистки топлива, рулевая колонка с регулировкой наклона и вылета, аудиоподготовка (антенна, 2 динамика), зуммер заднего хода, салонное зеркало заднего вида, угол открывания дверей кабины 90 град., спальное место, кондиционер.
Характеристики бортовой платформы:
Материал платформы — сталь.Габаритные размеры (ДхШхВ) мм. – 6000-6100х2550х600. Пол транспортная фанера.

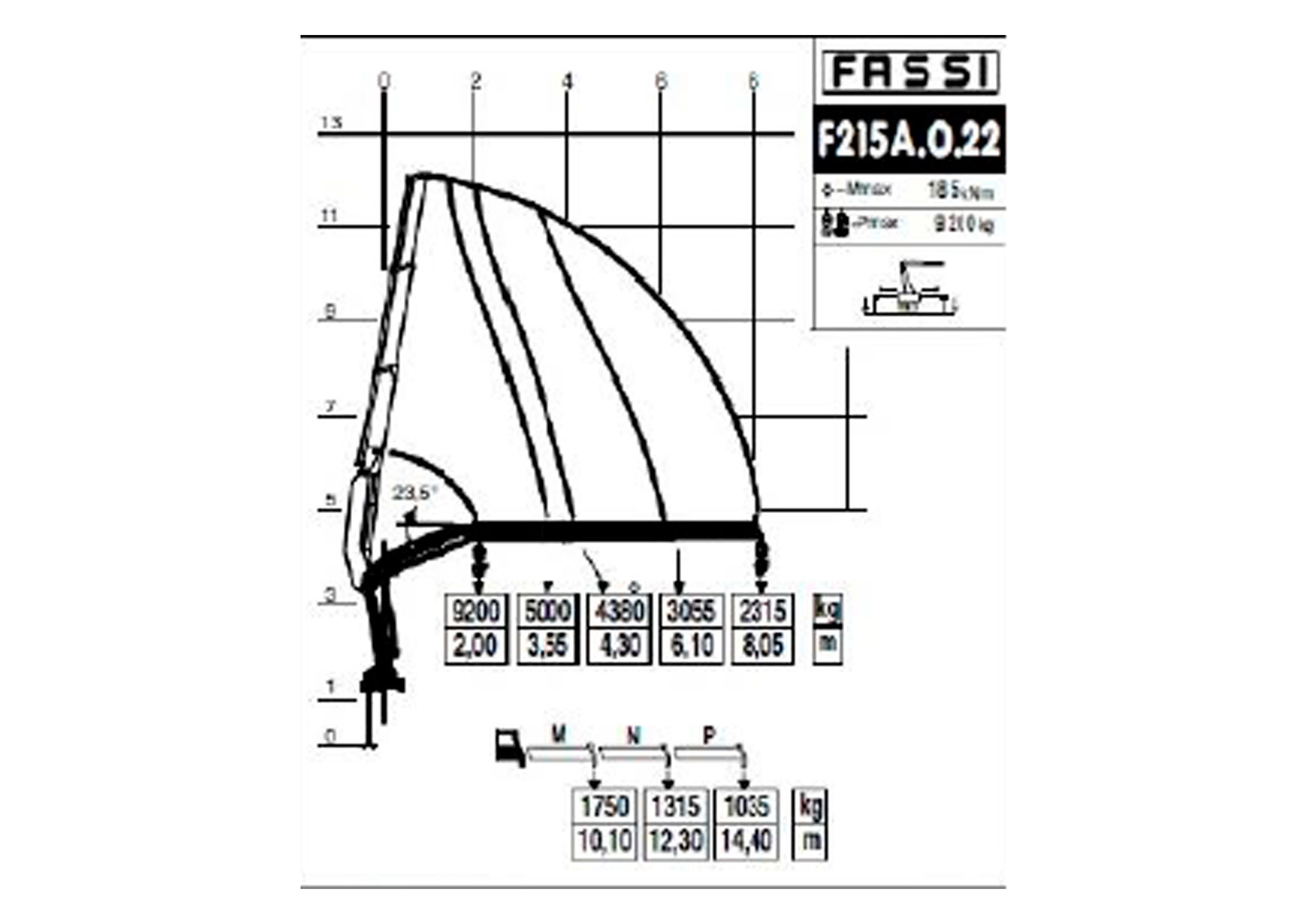

1. Характеристики КМУ Fassi F215А.0.22
Грузовой момент, тн/м 18,86
Грузоподъемность max 2,00 м - 9200 м; min 8,05 м- 2 315 кг
Максимальная высота подъема, м 12,3
Угол поворота, градусы 400
Место управления с земли, с двух сторон
Эта модель крано-манипуляторной установки имеет три гидравлические секции телескопирования, что дает возможность на минимальном гидравлическом вылете стрелы 2,90 м. поднимать груз 12000 кг., а на вылете 10,05 м. - 3545 кг. Для увеличения вылета стрелы можно использовать, дополнительно к гидравлическим, до трех механических секций удлинения, что позволяет в свою очередь увеличить вылет до 16,75 м. с возможностью поднять на нем 1740 кг.

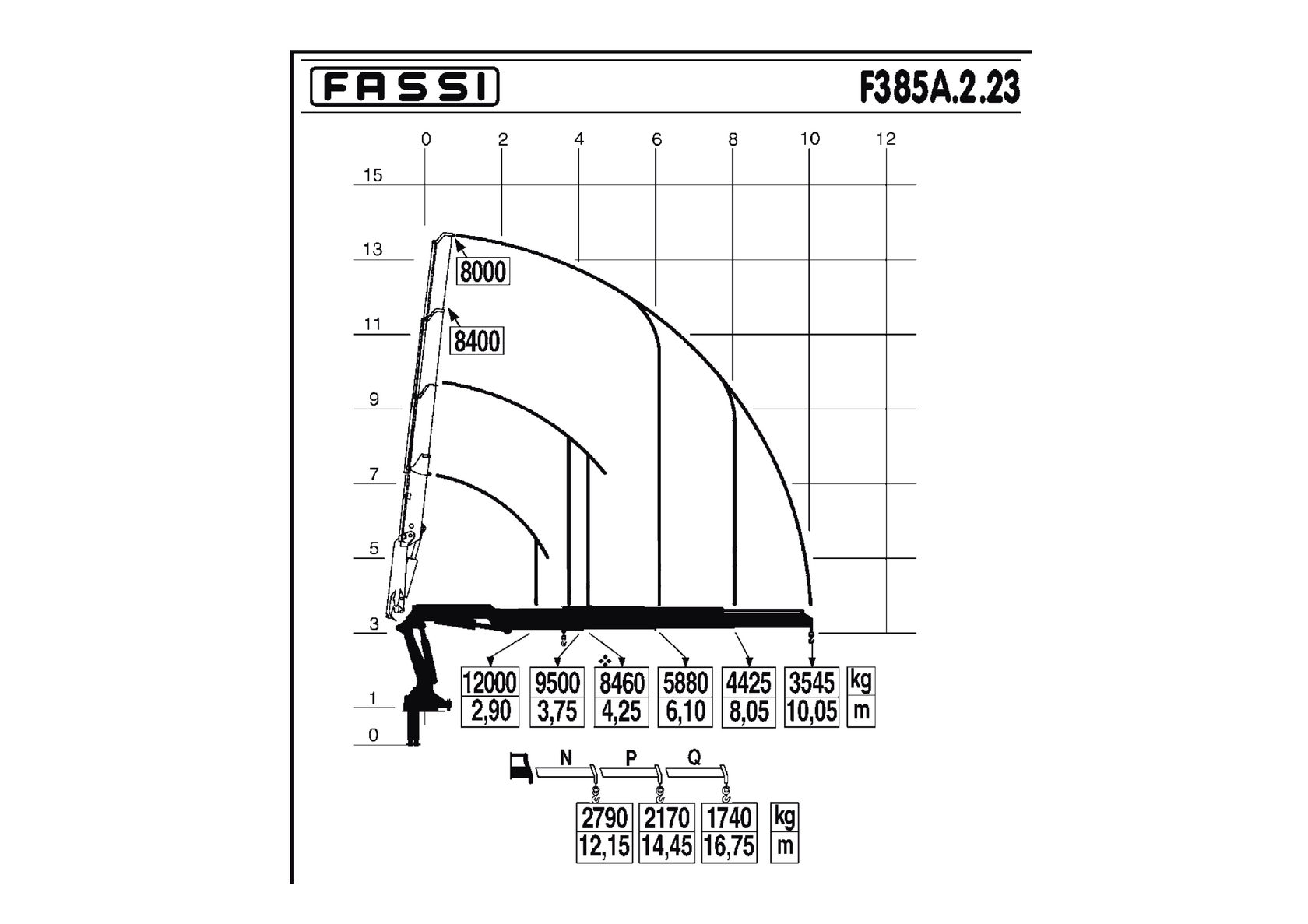

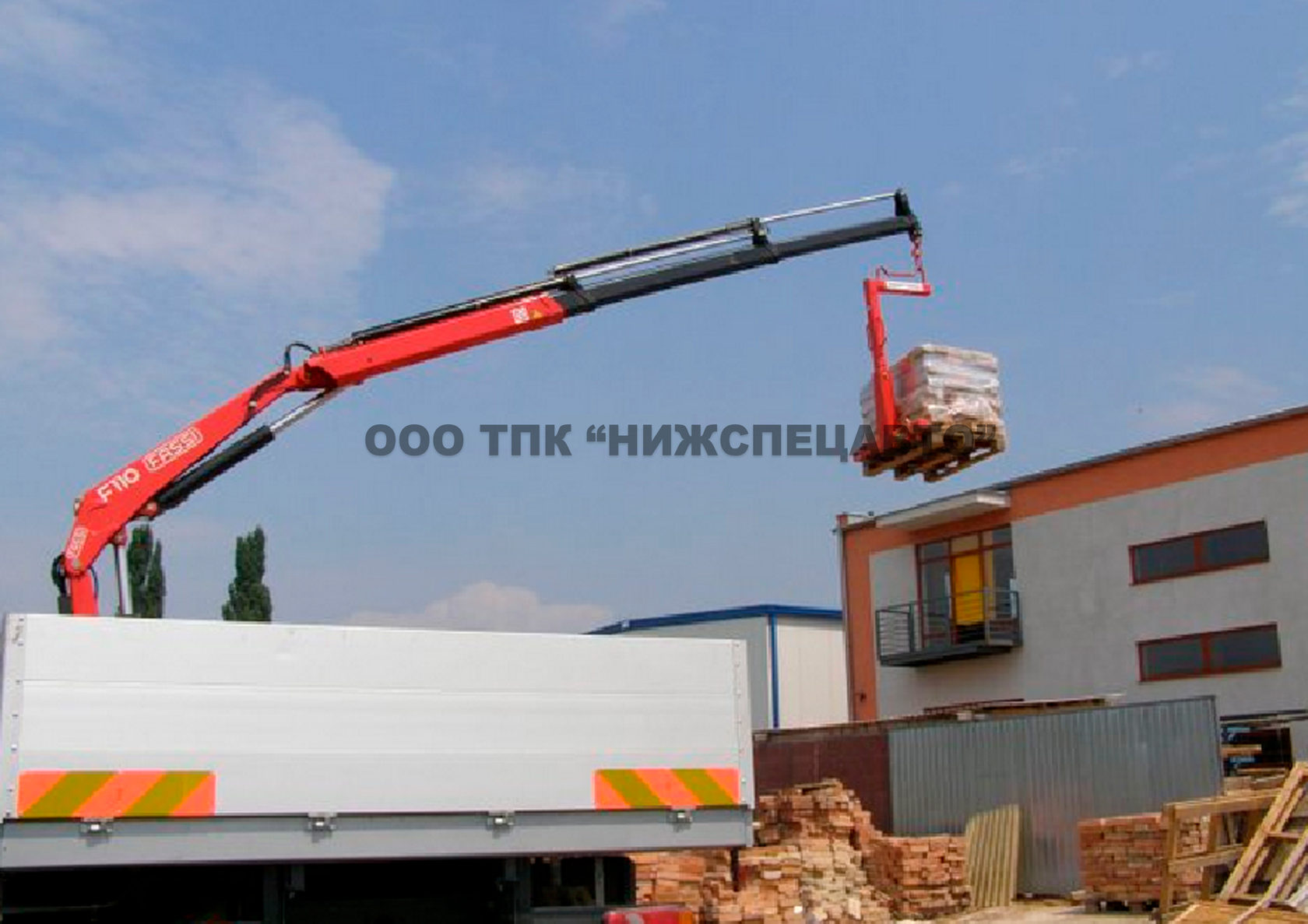

2. Характеристики КМУ Fassi F385А.2.23
Эта модель крано-манипуляторной установки имеет три гидравлические секции телескопирования, что дает возможность на минимальном гидравлическом вылете стрелы 2,90 м. поднимать груз 12000 кг., а на вылете 10,05 м. - 3545 кг. Для увеличения вылета стрелы можно использовать, дополнительно к гидравлическим, до трех механических секций удлинения, что позволяет в свою очередь увеличить вылет до 16,75 м. с возможностью поднять на нем 1740 кг. Траверсы в сочленении стрелы. Распределитель Danfoss S900. Система безопасности X200. Усиленные задние гидравлические выдвижные опоры.
Возможные варианты управления манипулятором: от самого простого, базового, рычагами с земли с двух сторон или с кресла на колонне крана-манипулятора до дистанционного радио управления всеми функциями работы крана.
