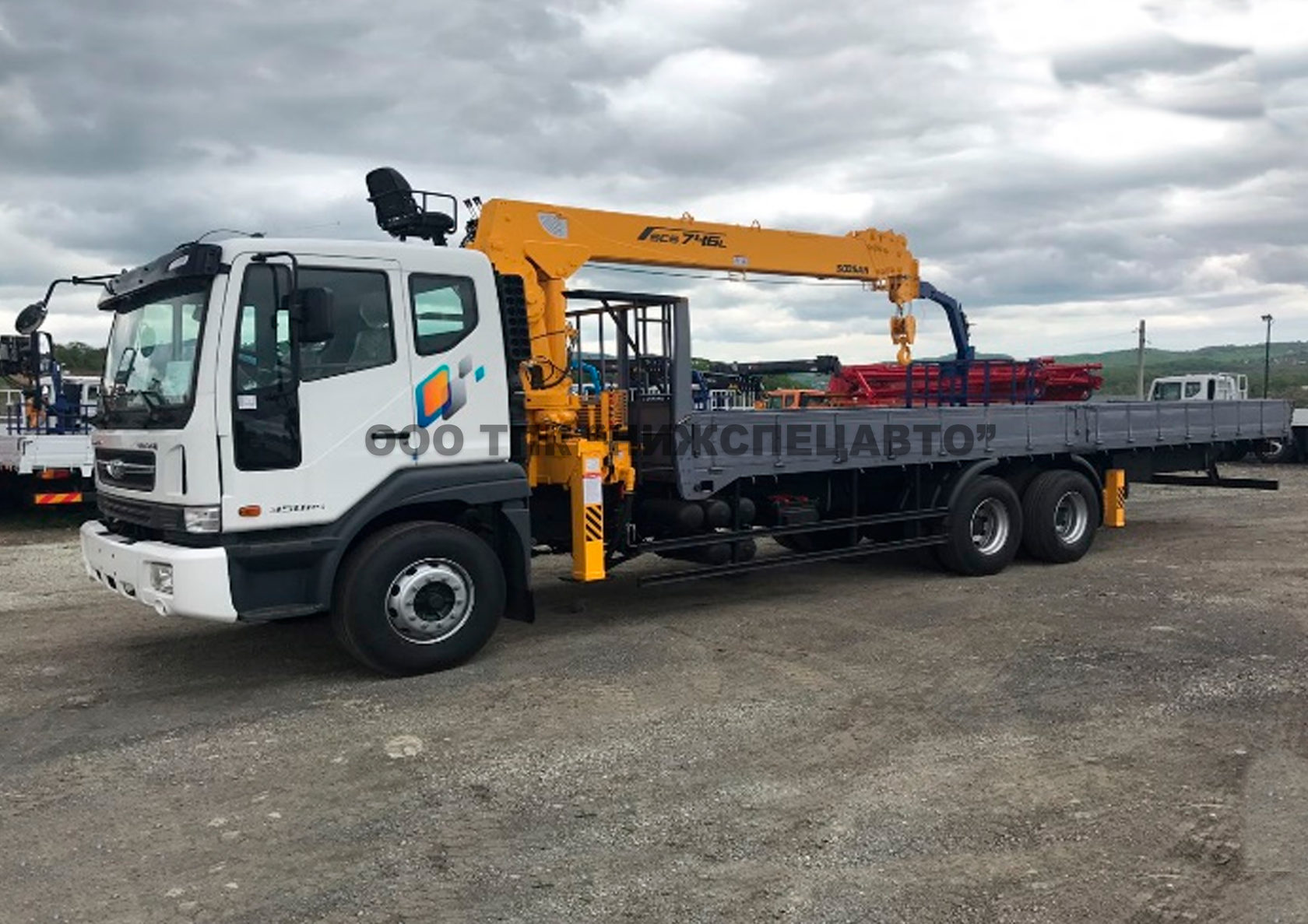

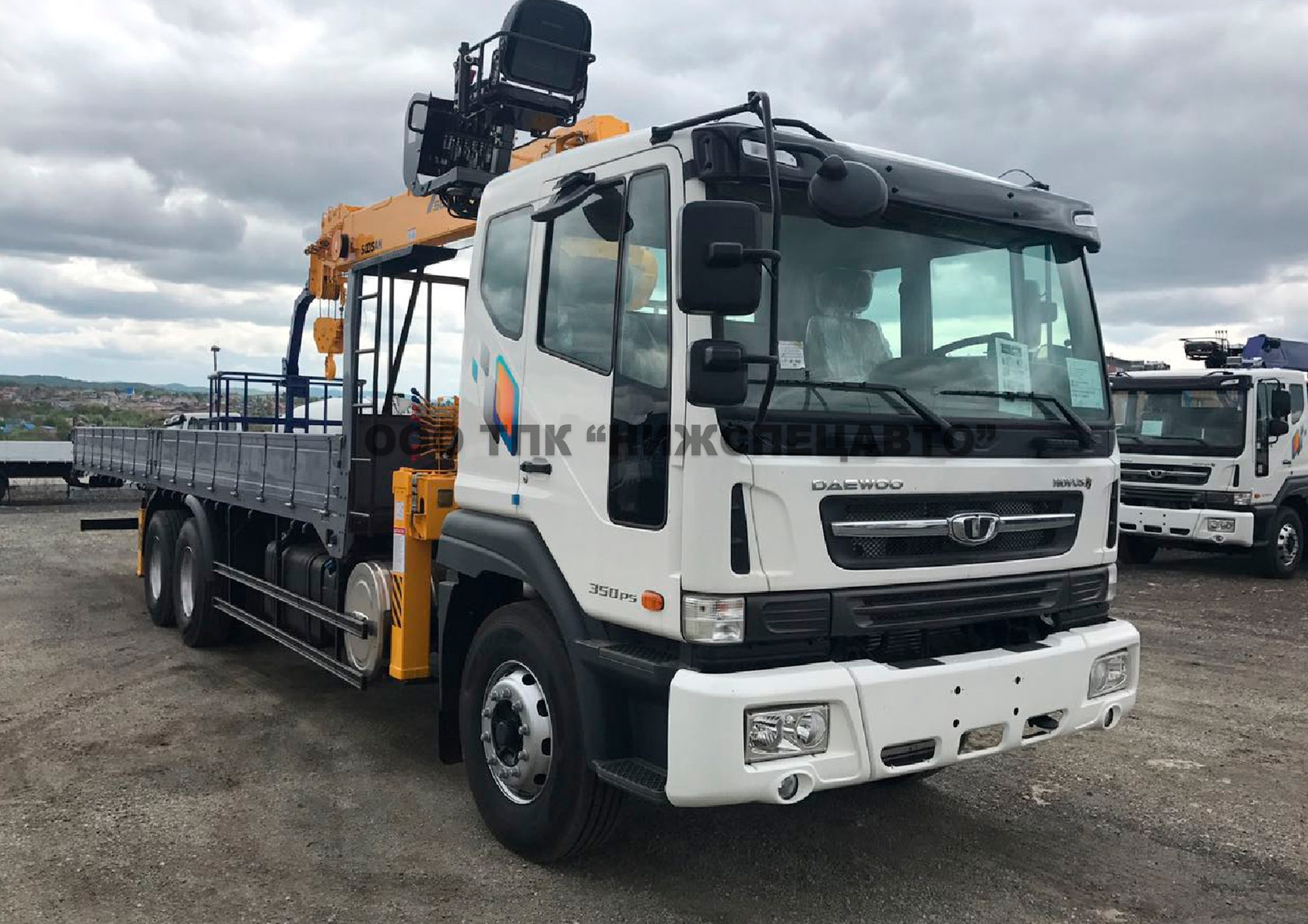

Манипулятор Daewoo Novus с КМУ Soosan 746

Характеристики Daewoo Novus 15 т
Двигатель: Модель DL08K, Тип Dossan Infracore, дизельный
Макс.мощность 320л.с. (240 кВт)
Кол-во цилиндров 6 цилиндров в линии
Рабочий объем двигателя 7640cc
Трансмиссия (тип) механическая
Сцепление (марка, тип) PyoungHwa/Seojin
Гидропривод с пневматическим усилением. Сухая однодисковая муфта с диафрагмой. Наружный диаметр пластин 430мм
Коробка передач (марка, тип). ZF6S1000TO, механическая F6/R1; число передач вперед – 6, назад – 1
Тормозные системы
Рабочая (описание) Пневматический привод. ABS. двухконтурные. Cтояночный тормоз, управляется воздушной системой на задних колесах. Вспомогательная (износостойкая). Горный тормоз (Exhaust brake)
Габаритные размеры, мм; длина 9,845/ширина 2,495/высота 3,165
Масса транспортного средства в снаряженном состоянии, кг 7,870
Технически допустимая максимальная масса транспортного средства, кг 19,100
Технически допустимая максимальная масса, приходящаяся на каждую из осей транспортного средства начиная с передней оси, кг 6,500 / 11,500

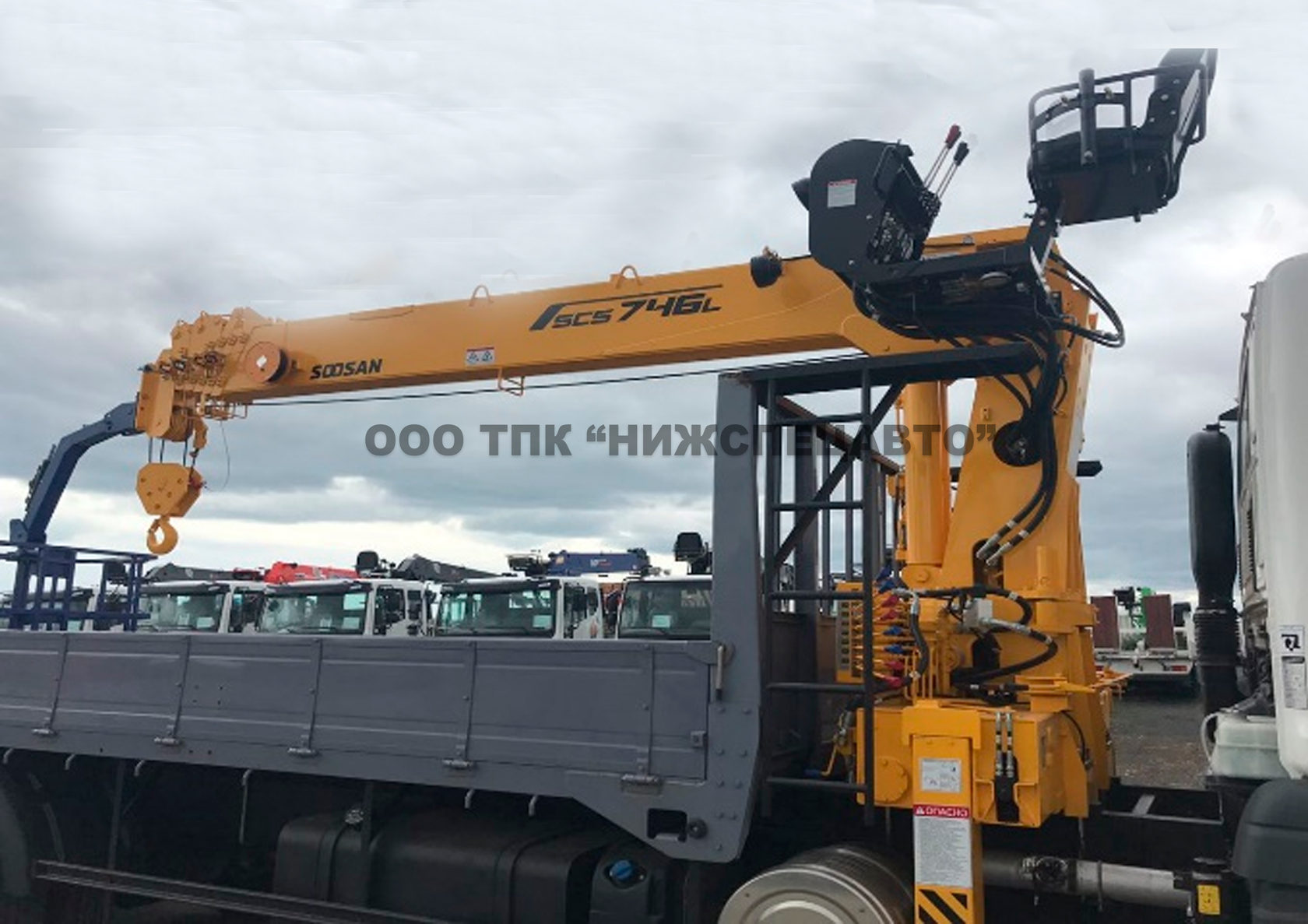

1. Характеристики КМУ Soosan 746
Максимальный грузовой момент, Тм 17,5
Максимальная высота подъема стрелы, м 21,8
Макс. рабочий высота,м 22,6
Грузовые стрелы и тросы (Тип стрелы) 6 граней
Угод поворота, градусы 360
Грузоподъемность при различных вылетах стрелы (м)
2,0 /7 000
4,5/ 3 800
7,5/ 2 050
10,6 /1 200
13,6 /800
16,6 /550
19,6 /400
2. Характеристики DongYang верхний пост управления
Грузоподъемность КМУ составляет 7 тонн при вылете стрелы 2,7 м,
на максимальном вылете в 16,8 м - 600 кг.
Для обеспечения безопасности при проведении погрузочно-разгрузочных работ автомобиль обязательно оснащается аутригерами – дополнительными опорами, повышающими устойчивость машины.
